ASUS Prime H510-K 메인보드+인텔 i3-10100 CPU 설치 1부/메인보드 백패널 설치법/각종 케이블,단자 연결/CPU 설치하는 법

1부 링크:https://underground-note.tistory.com/555

2부링크:https://underground-note.tistory.com/556











드디어 ASUS 메인보드와 CPU가 왔습니다!!



정말 기다리고 기다리던 택배ㅠㅠㅠㅠ



모르시는 분들을 위해 알려드리자면



컴퓨터가 자동 재부팅되고 모니터가 자동으로 꺼지는 현상이 발생하여



인터넷에 찾아본 결과 파워라는 말이 많아서 파워를 사서 교체했는데



그래도 안되길래 이번엔 램 문제일 가능성이 크다길래 삼성 램을 하나 더 샀는데



그래도 삐-삐-삐하는 비프음이 나면서 본체 전원만 들어오고 모니터,키보드,마우스가 안되는 현상이 발생했죠



컴퓨터 갤러리에 물어보니까 메인보드 문제일 가능성이 크더라고 하더라구요



그래서 이제 메인보드를 시켜서 도착했고 메인보드를 시키는 김에 CPU도 같이 시켰습니다



메인보드랑 CPU는 규격 때문에 같이 바꿔야한다고 하더라구요

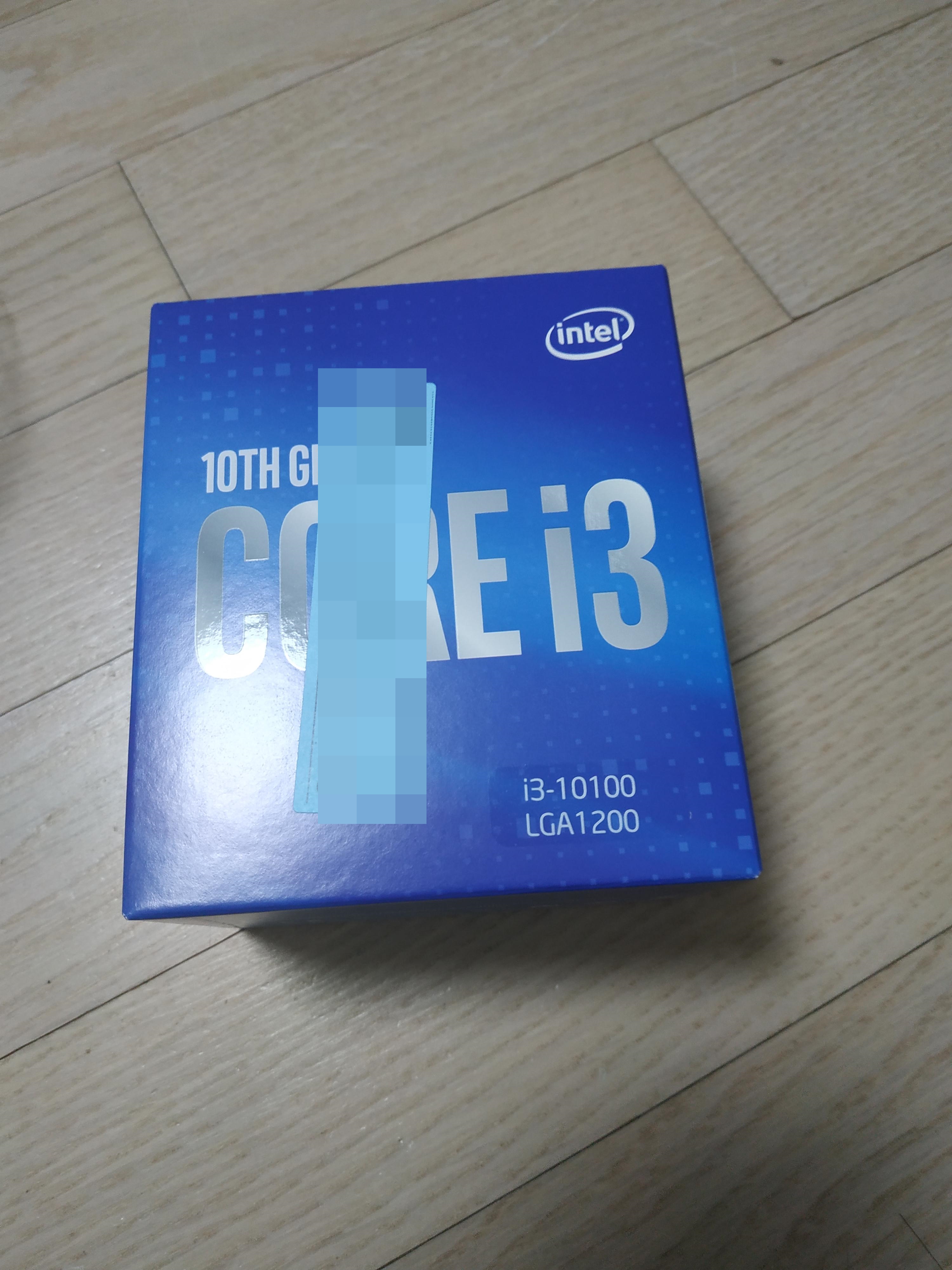

두둥!!인텔 CPU의 위엄



인텔의 색깔인 파랑색이라 진짜 엄청나게 간지나는 박스디자인ㄷㄷㄷ



너무 좋네요 CPU를 직접 사본 것은 처음이에요

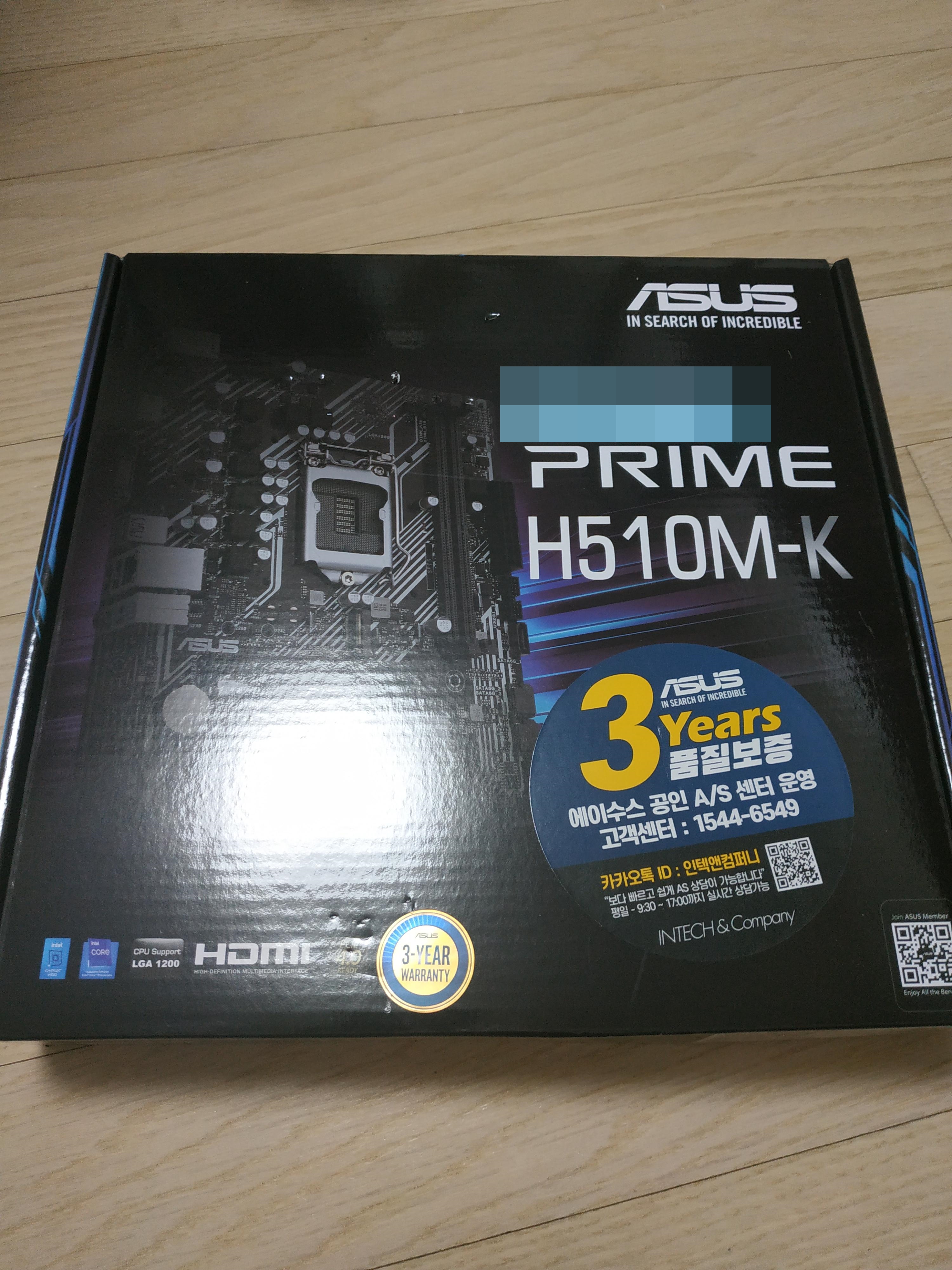

ASUS 메인보드도 크고 간지나네요 ㄷㄷㄷ

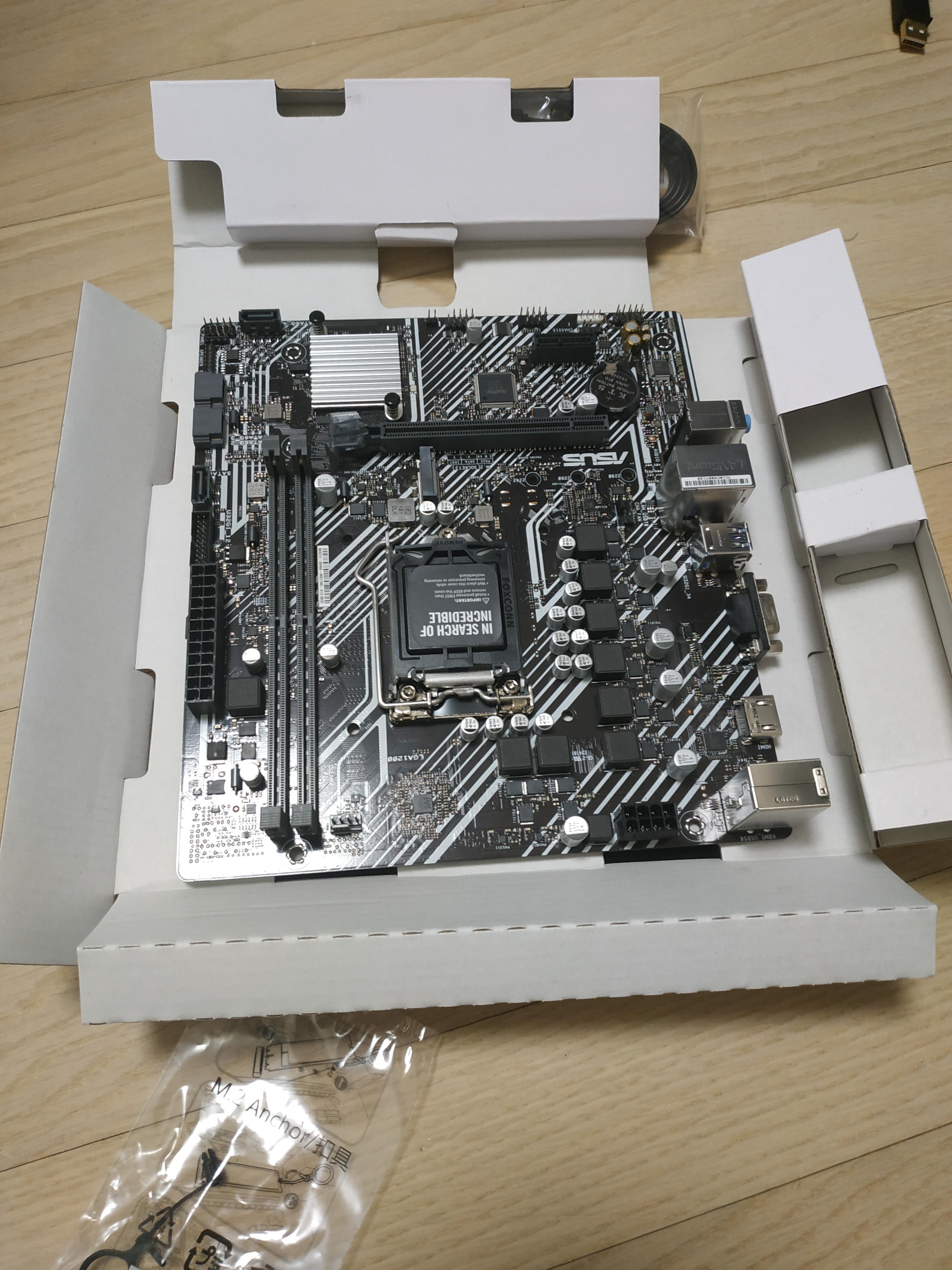

뜯어보니 대충 이렇습니다 위에는 하드 케이블이고 아래는 M.2 앵커에요

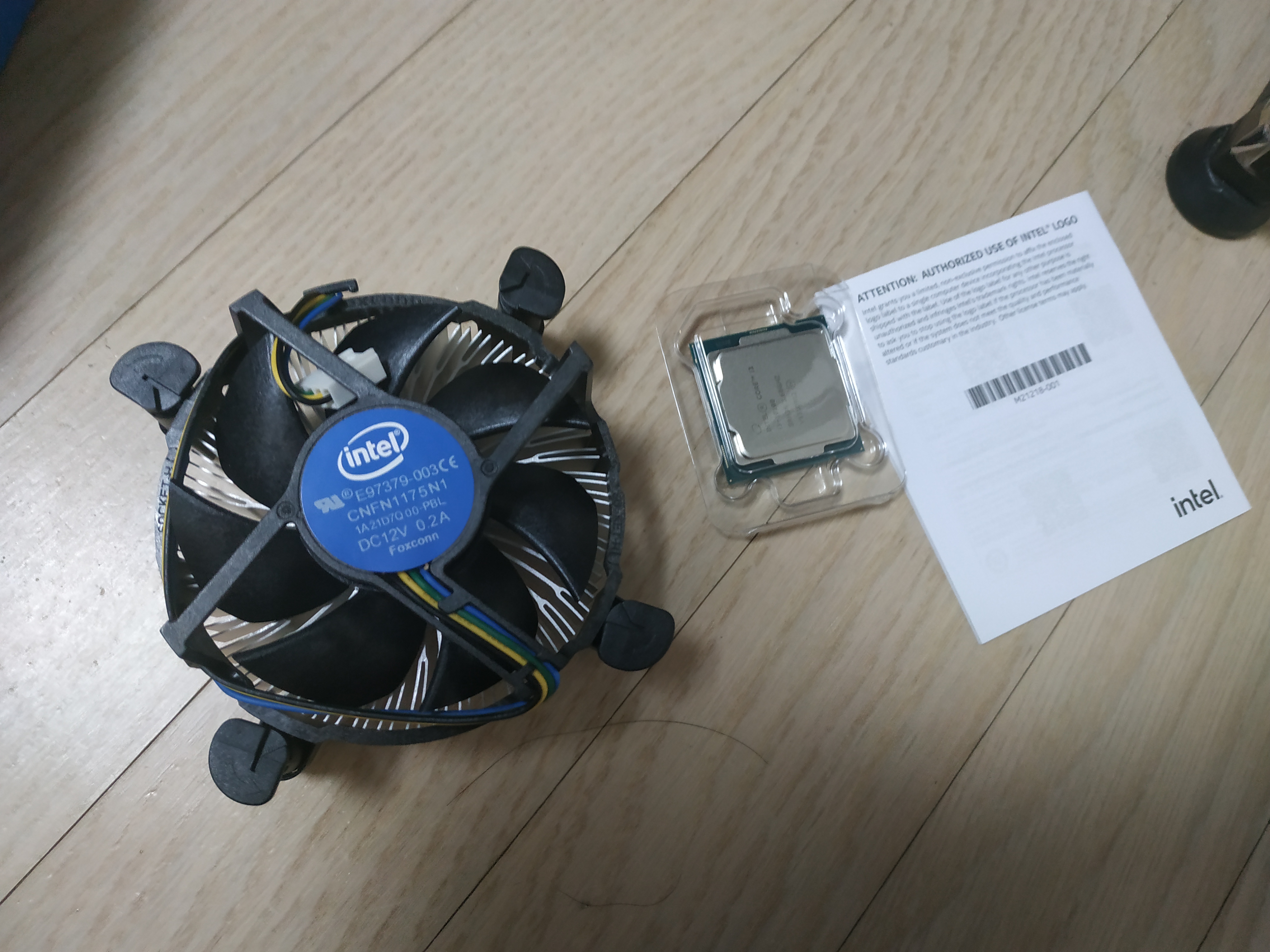

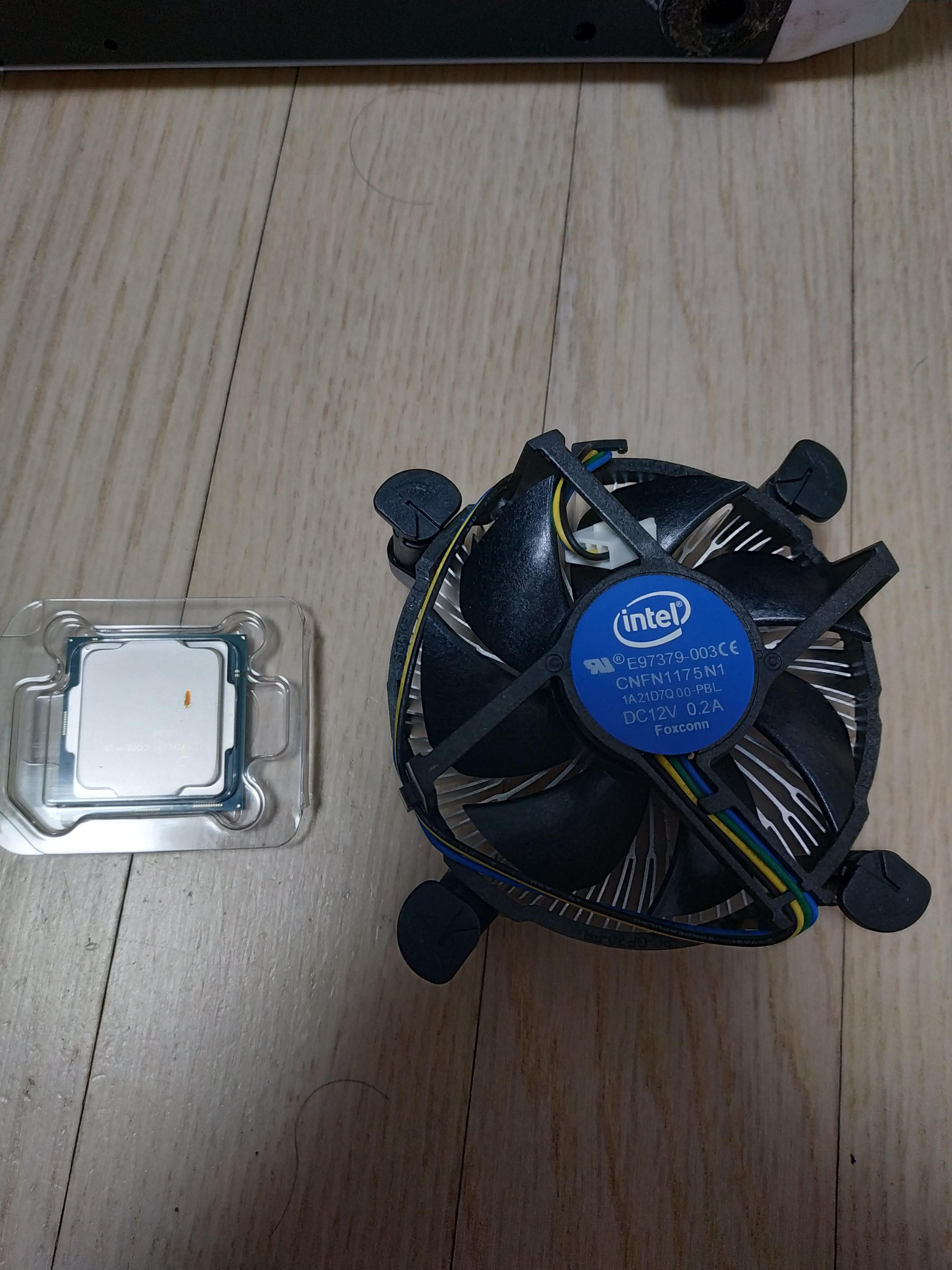

인텔 상자를 열어보니 CPU와 쿨러가 들어있네요



저는 CPU가 쿨러까지 포함하는 개념인줄 알았는데 CPU는 그냥 조그만한 칩이네요



저 조그만한 칩이 어떻게 컴퓨터의 두뇌 역할을 하는 건지 신기방기

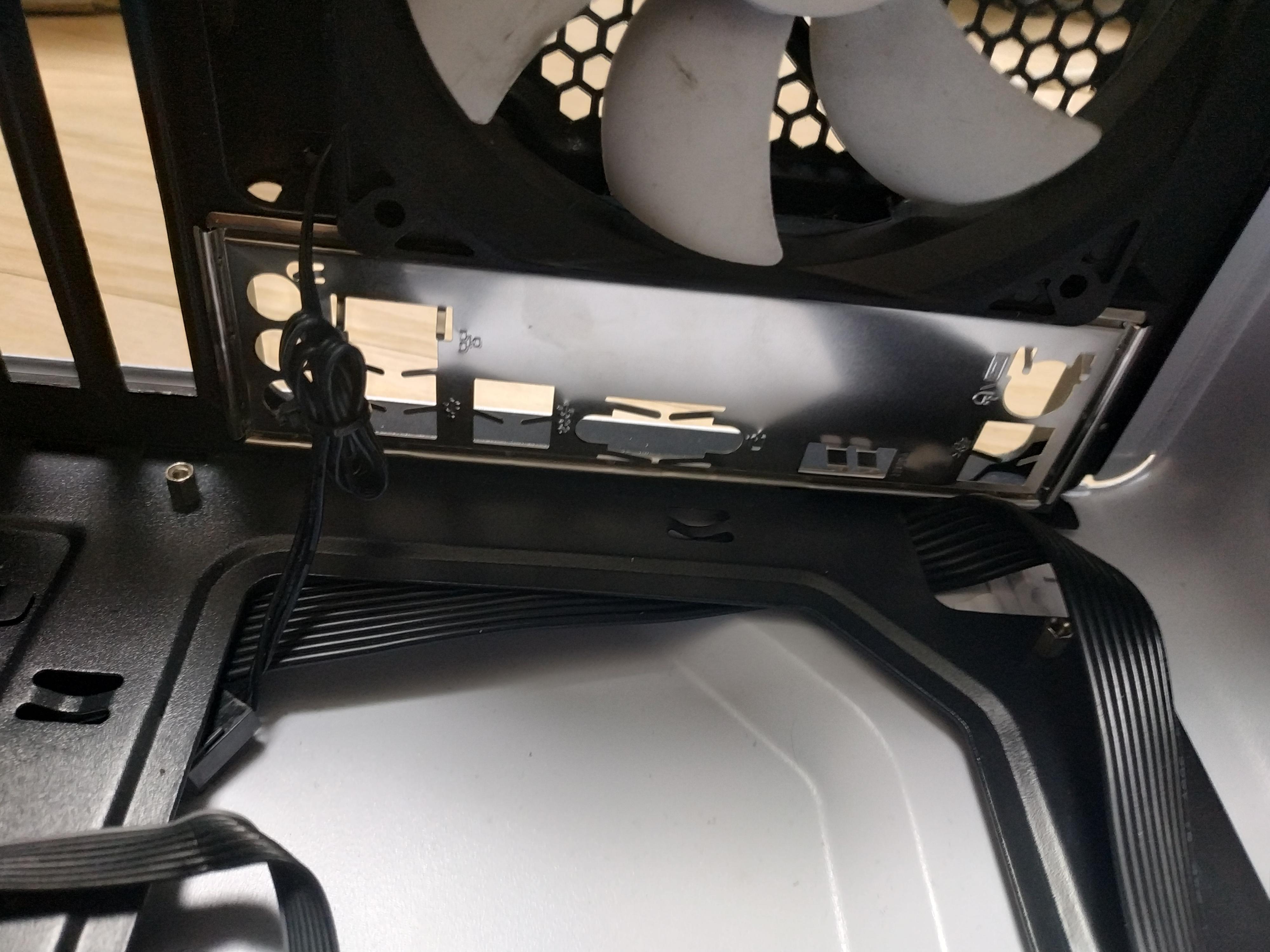

동봉된 메인보드 백패널을 장착합니다 USB포트나 각종 연결하는 곳인데요 여기가 반드시 필요합니다



컴퓨터 안쪽에서 바깥쪽으로 꾹꾹 눌러주면 장착이 됩니다



앞뒷면 잘 확인하시구요 탁탁 끼워지는 소리 나면서 끼워진 느낌이 나야 끼워진거에요

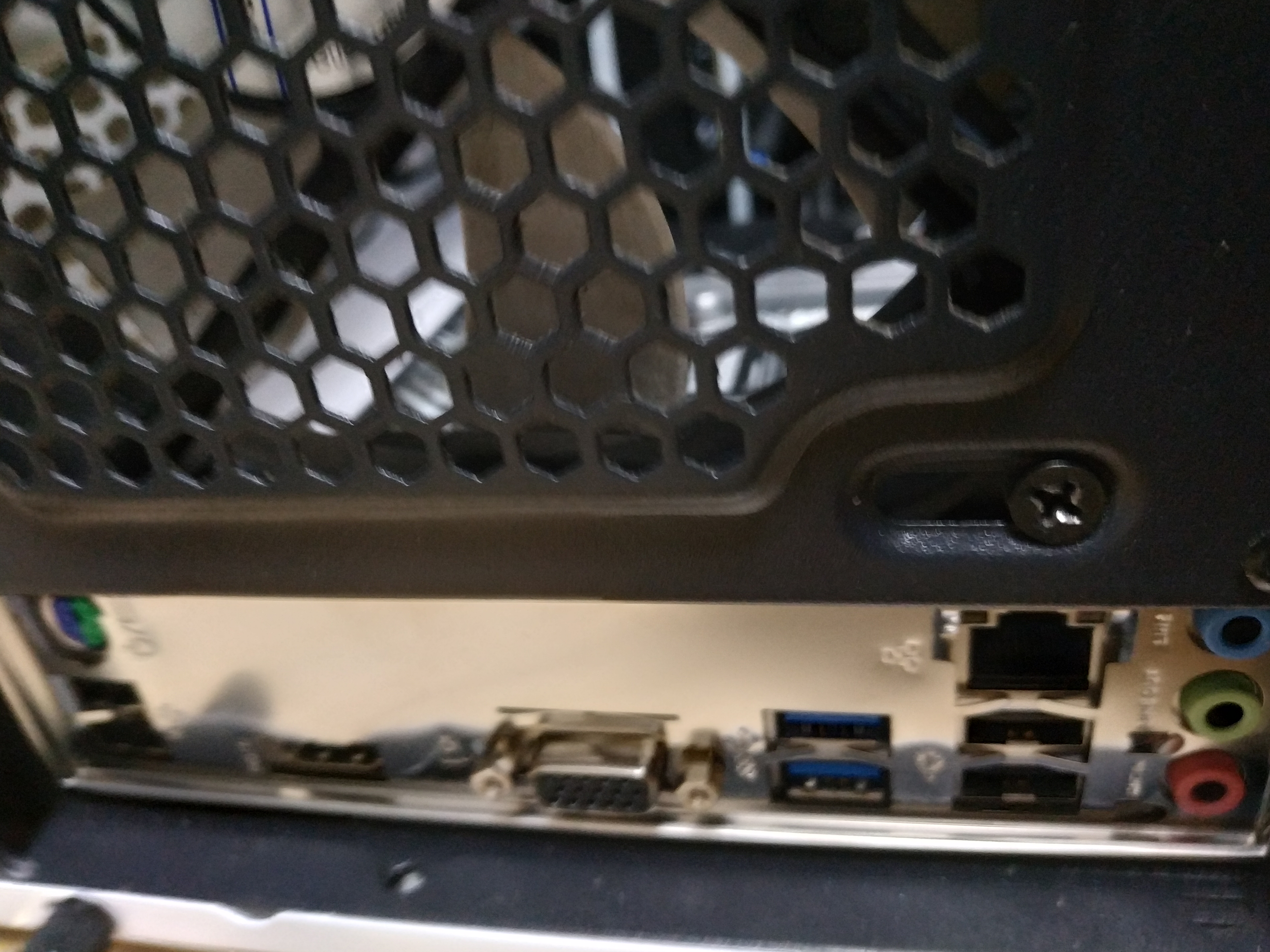

백패널 깔끔히 설치 완료

















오잉 나사가 없네



메인보드에 동봉된 나사가 없다보니 그냥 기존 메인보드에 있는 나사들 빼서 썼습니다ㅠㅠ

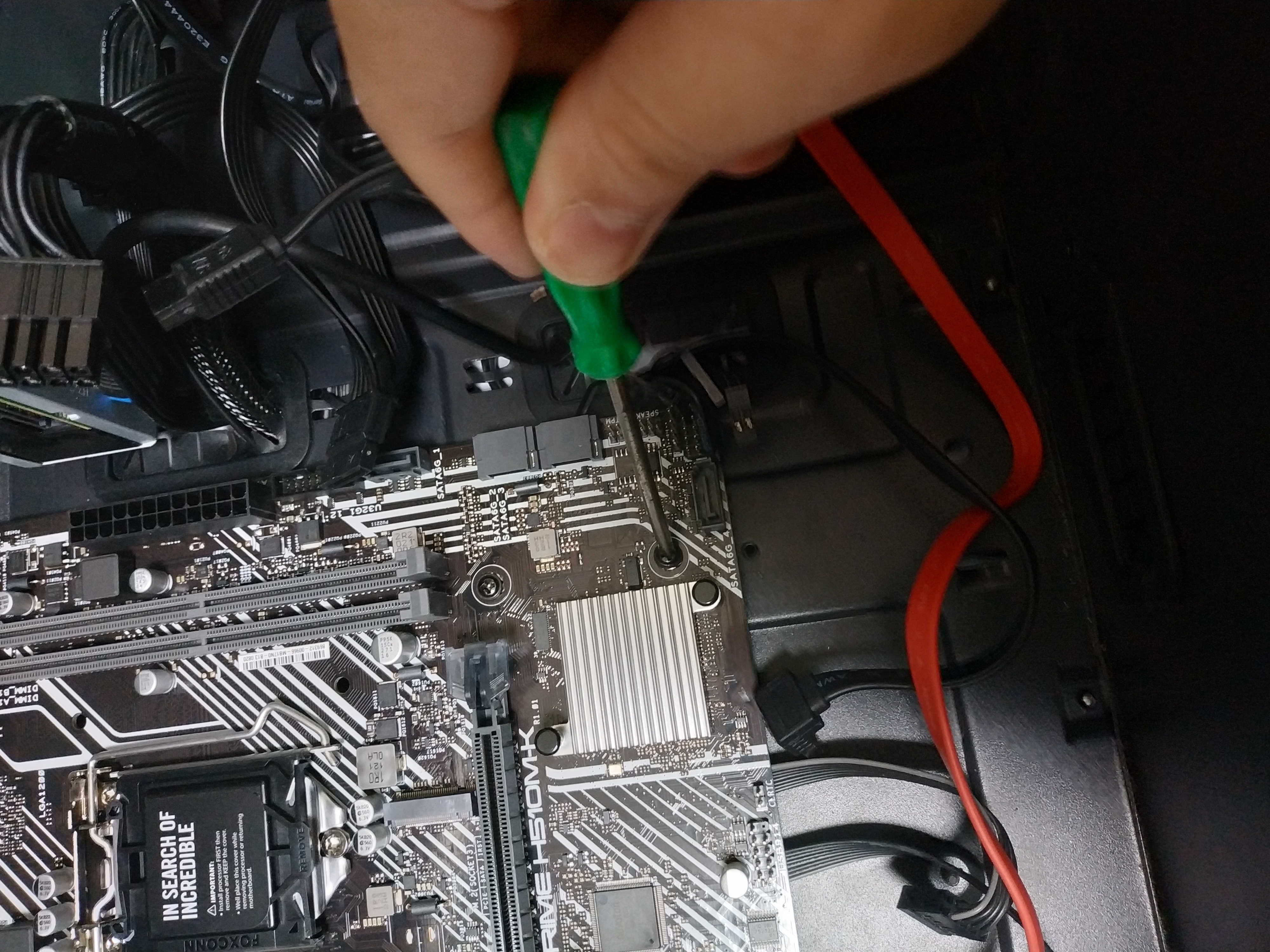

6개의 나사를 하나하나 조여줍니다



아니 무슨 메인보드를 보내면서 나사를 안보내지?그러면 어떻게 장착해?

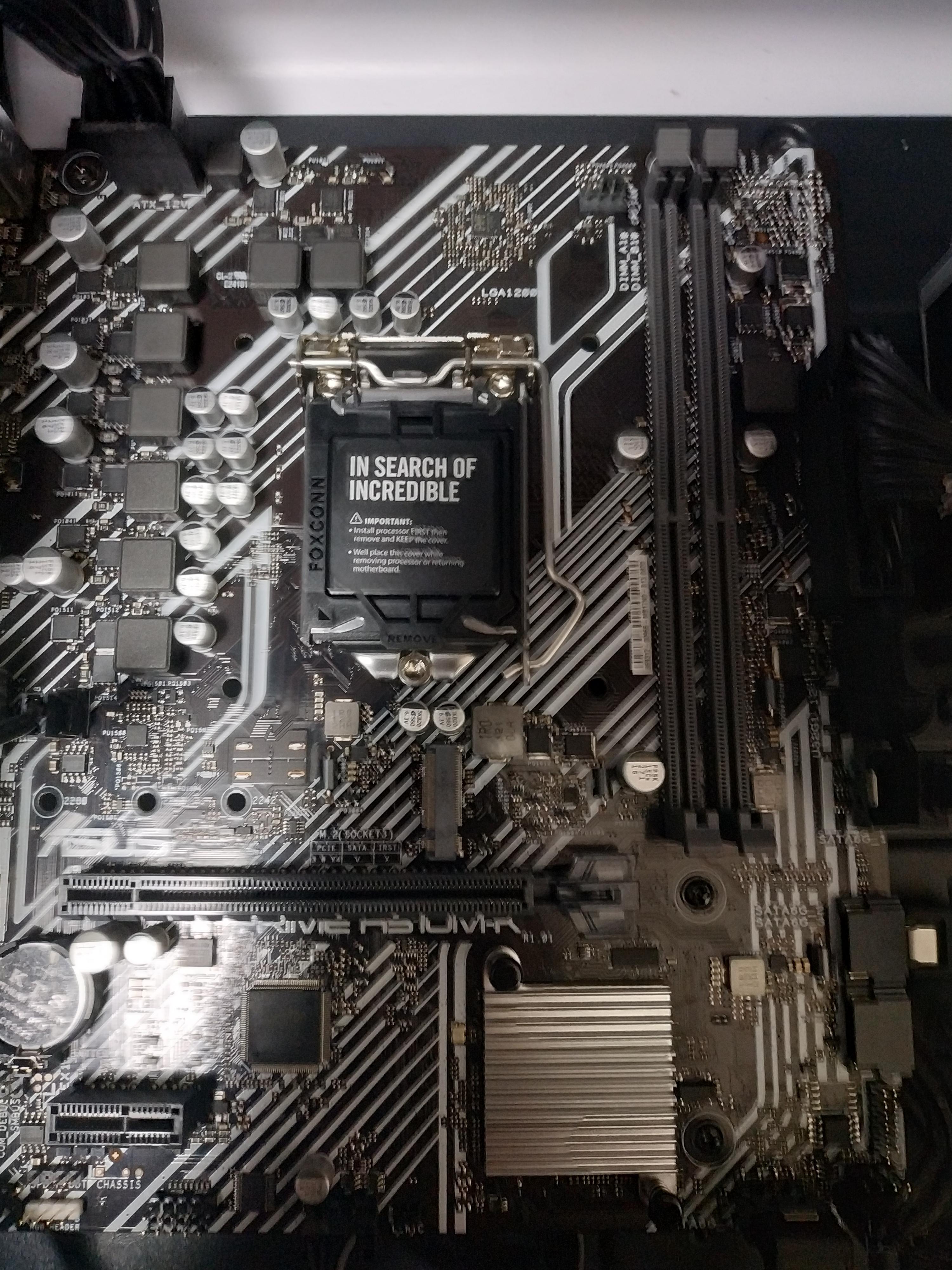

보드 자체는 멋지네요























이제 케이블들 하나하나 꽂아줍니다

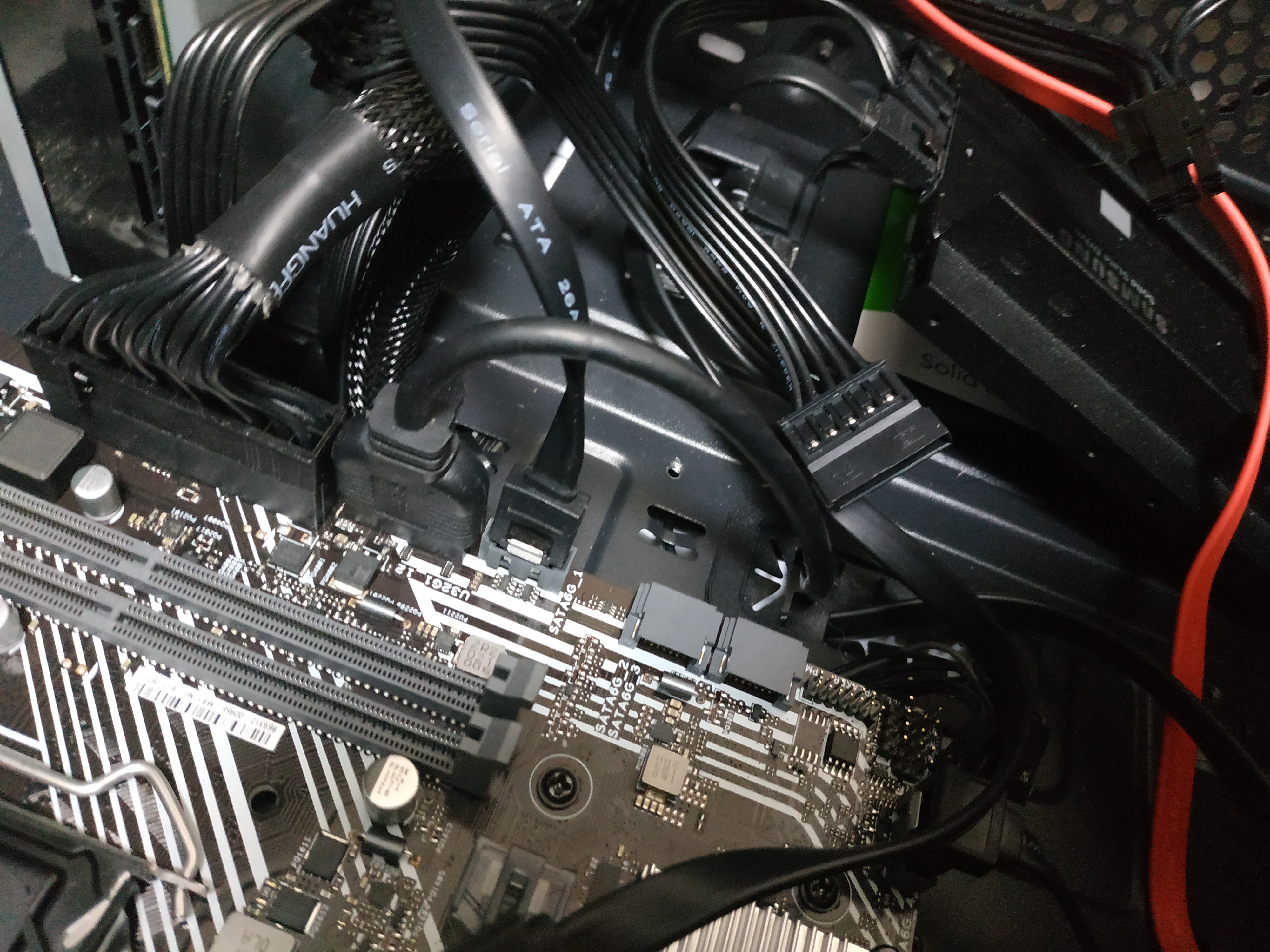

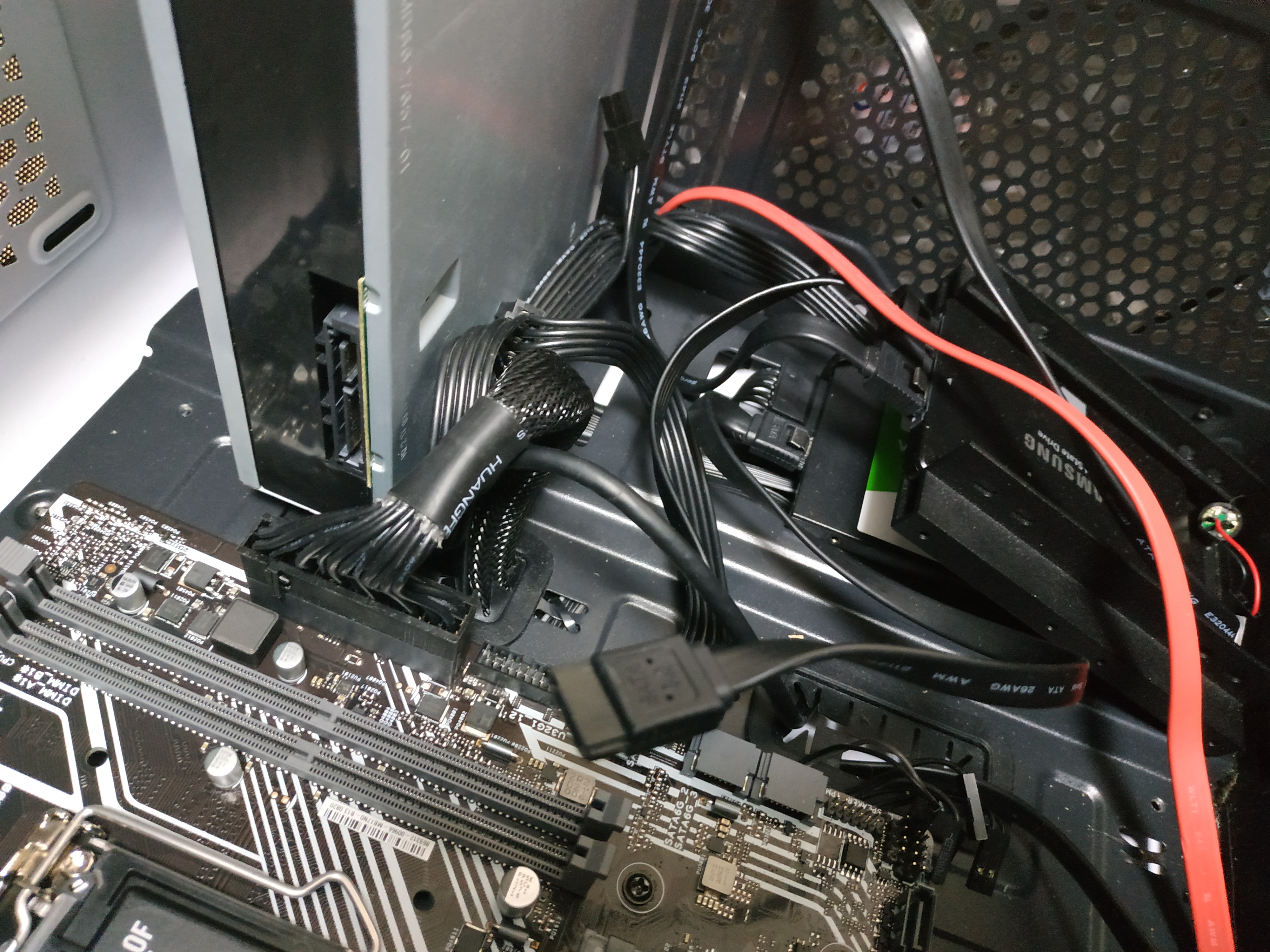

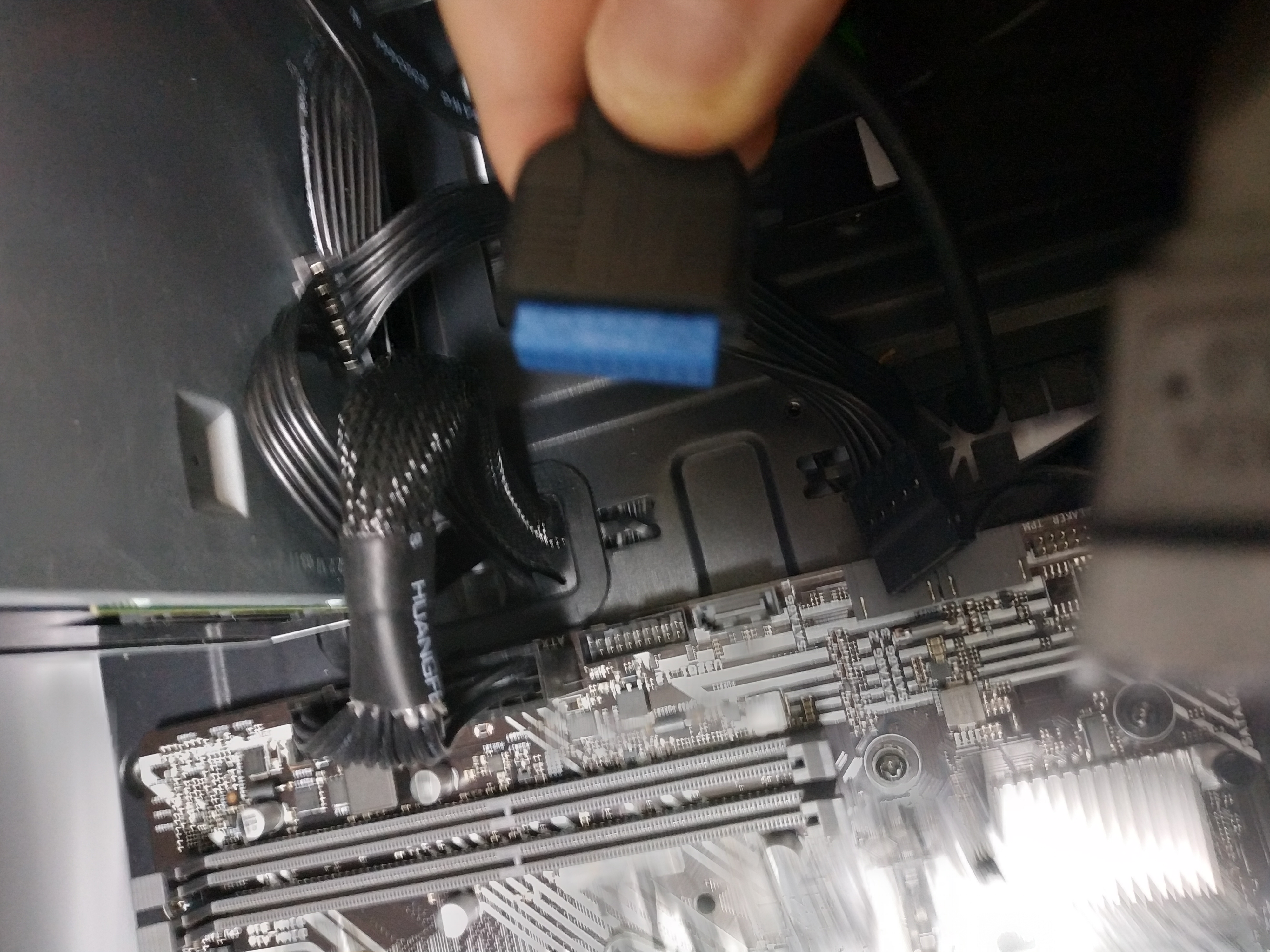

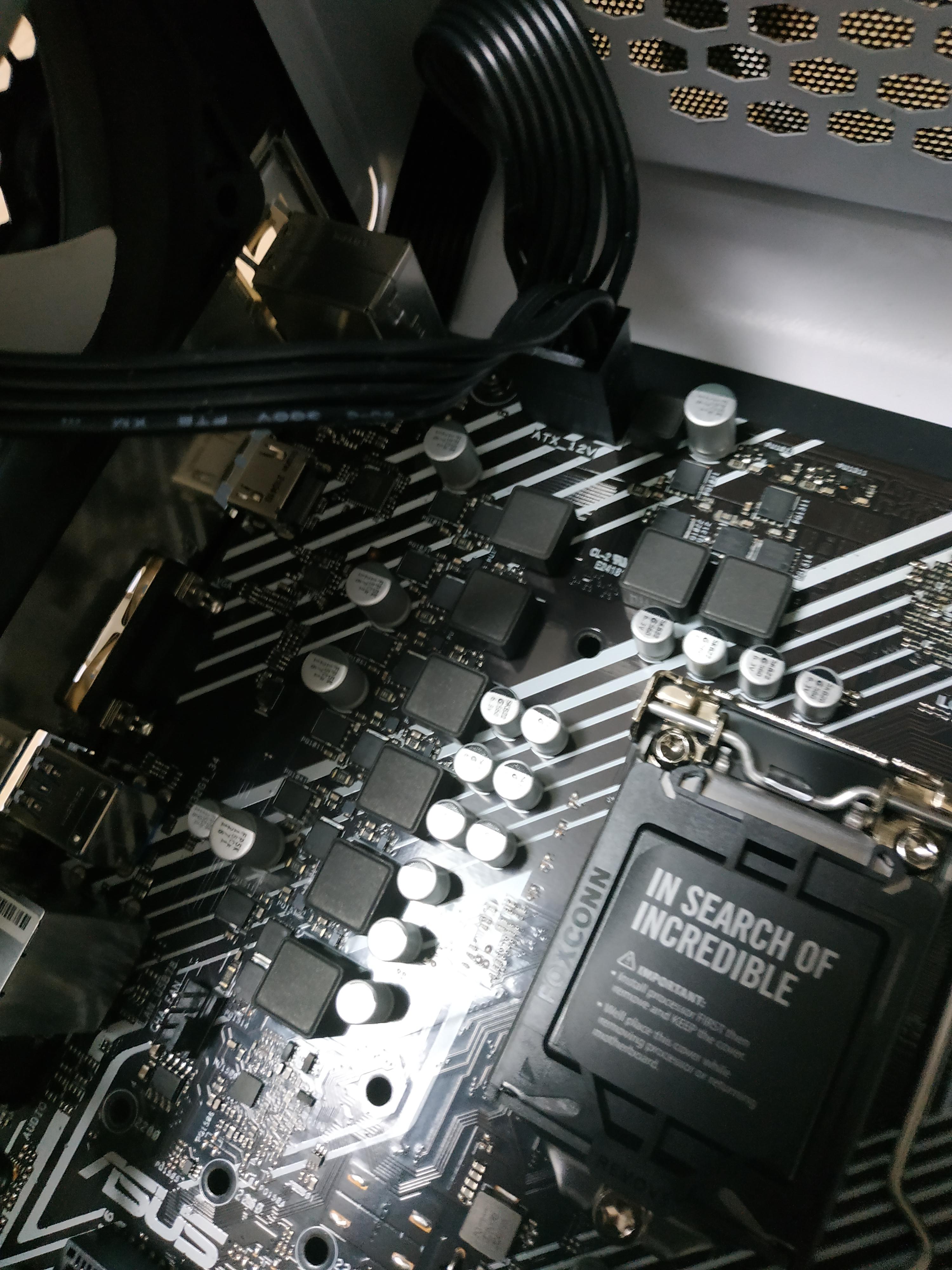

CPU 보조전원부터 착!메인보드 24핀 케이블도 꽂아주고 USB 3.0 케이블도 꽂아줍니다



잘 보고 꽂아주시면 됩니다 특히 24핀 케이블이 제일 좀 빡세요 끼울 때도 그렇고 빼낼 때도 그렇고



참고로 USB 3.0 케이블은 파란색인데 컴퓨터 뒷면에 보면 파란색 USB 포트들이 보이는데



그곳이 USB 3.0 포트입니다 파일을 빠르게 전송하고 싶으시면 거기에 꽂아서 전송하시면 되요



컴퓨터 전면 USB 포트에 파일 꽂아서 전송하면 엄청 느렸는데 USB 2.0이라 그런거였군요

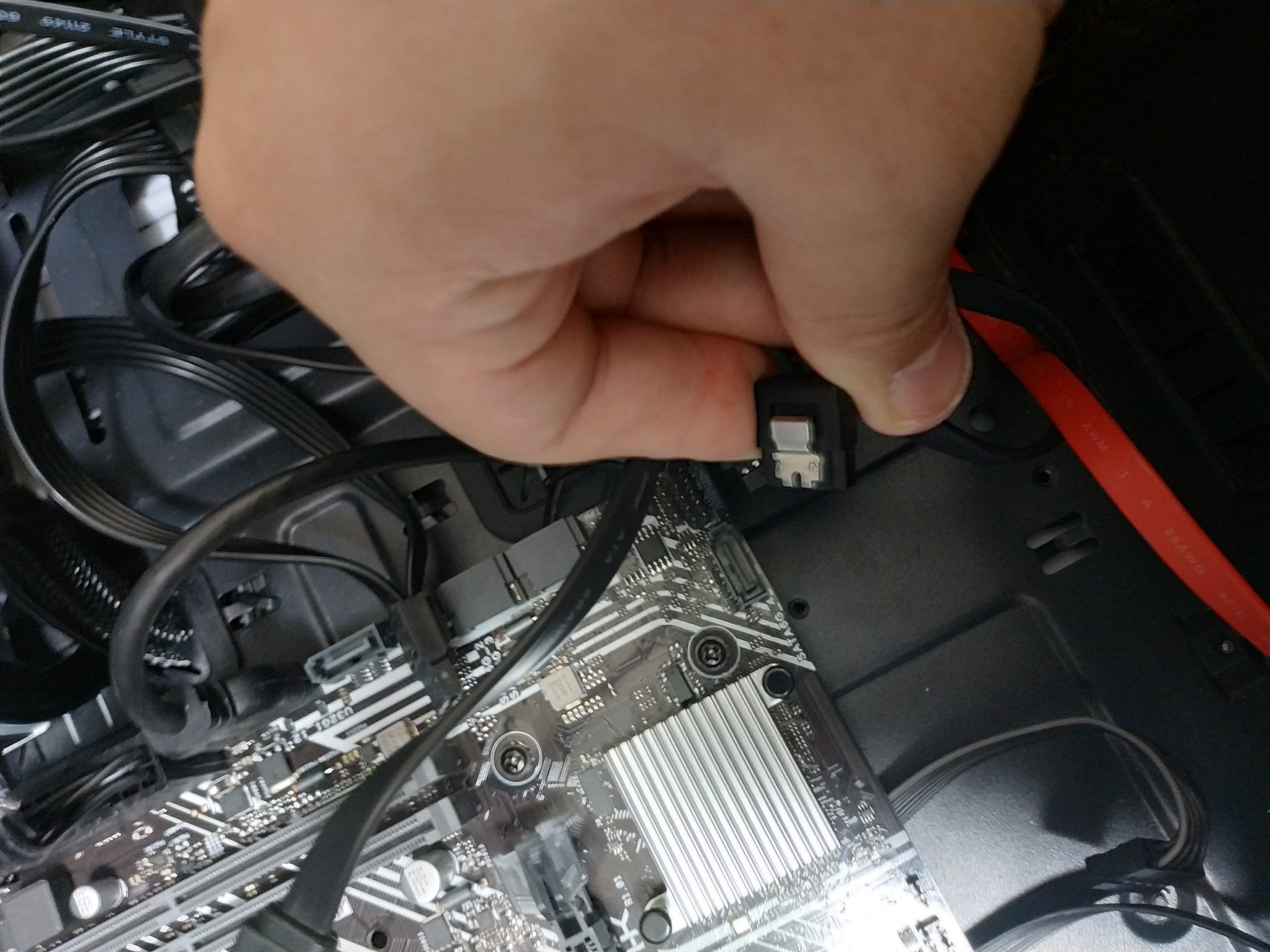

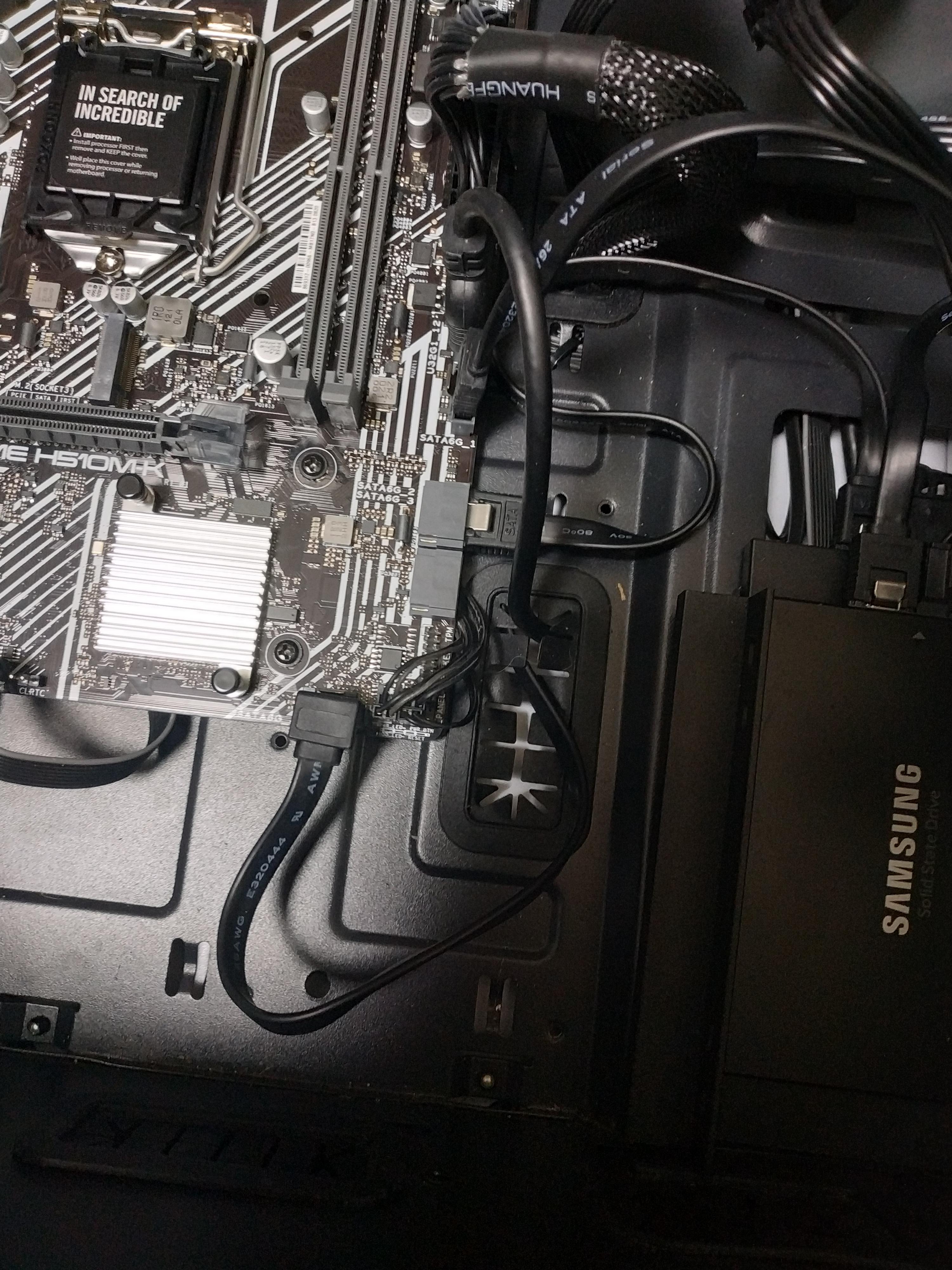

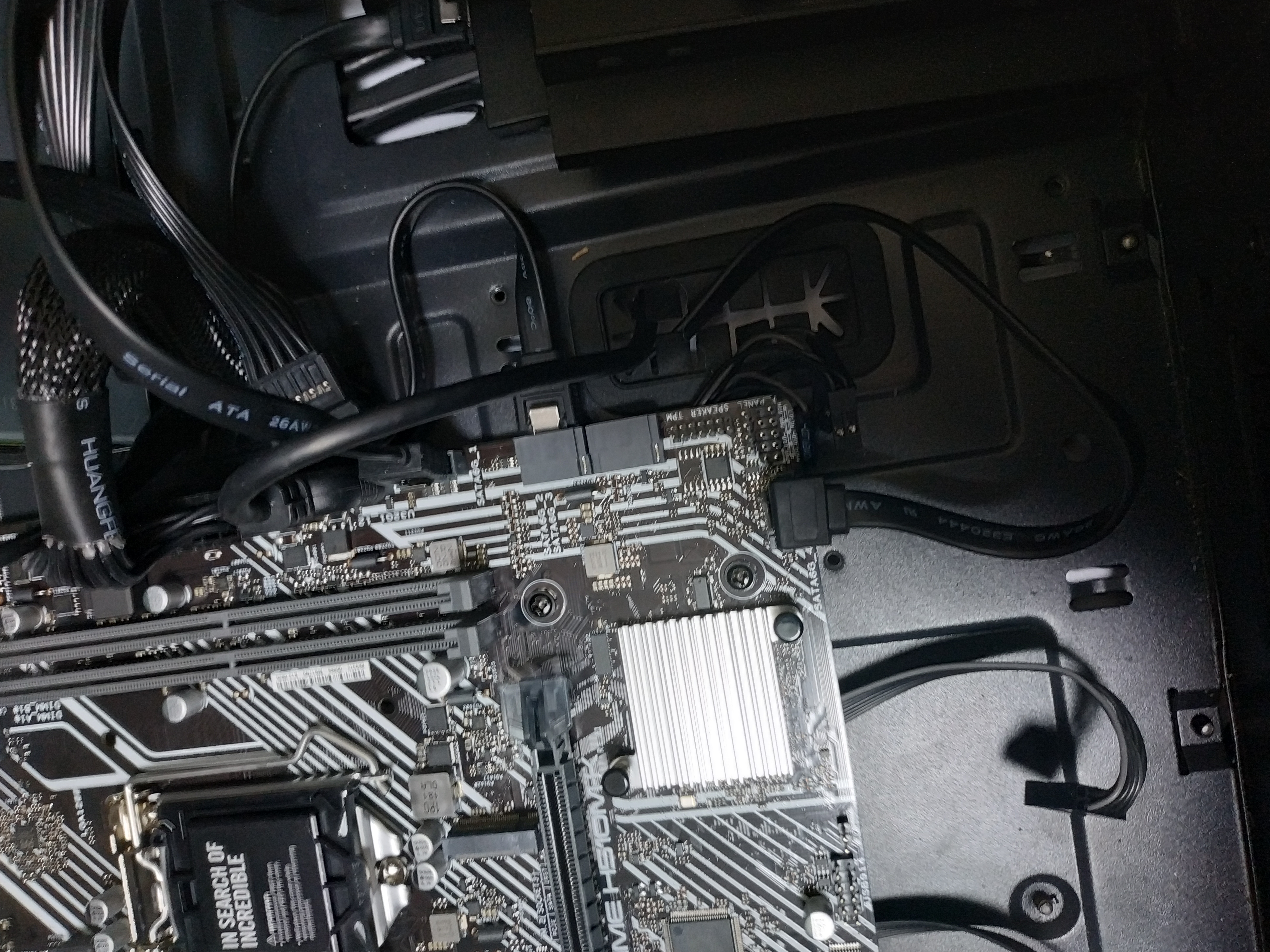

메인보드-하드 케이블들도 하나하나 꽂아줍니다 착착착



하드장착이 4개까지밖에 안되는 것이 좀 아쉽네요 보통 6개를 지원해주는데요

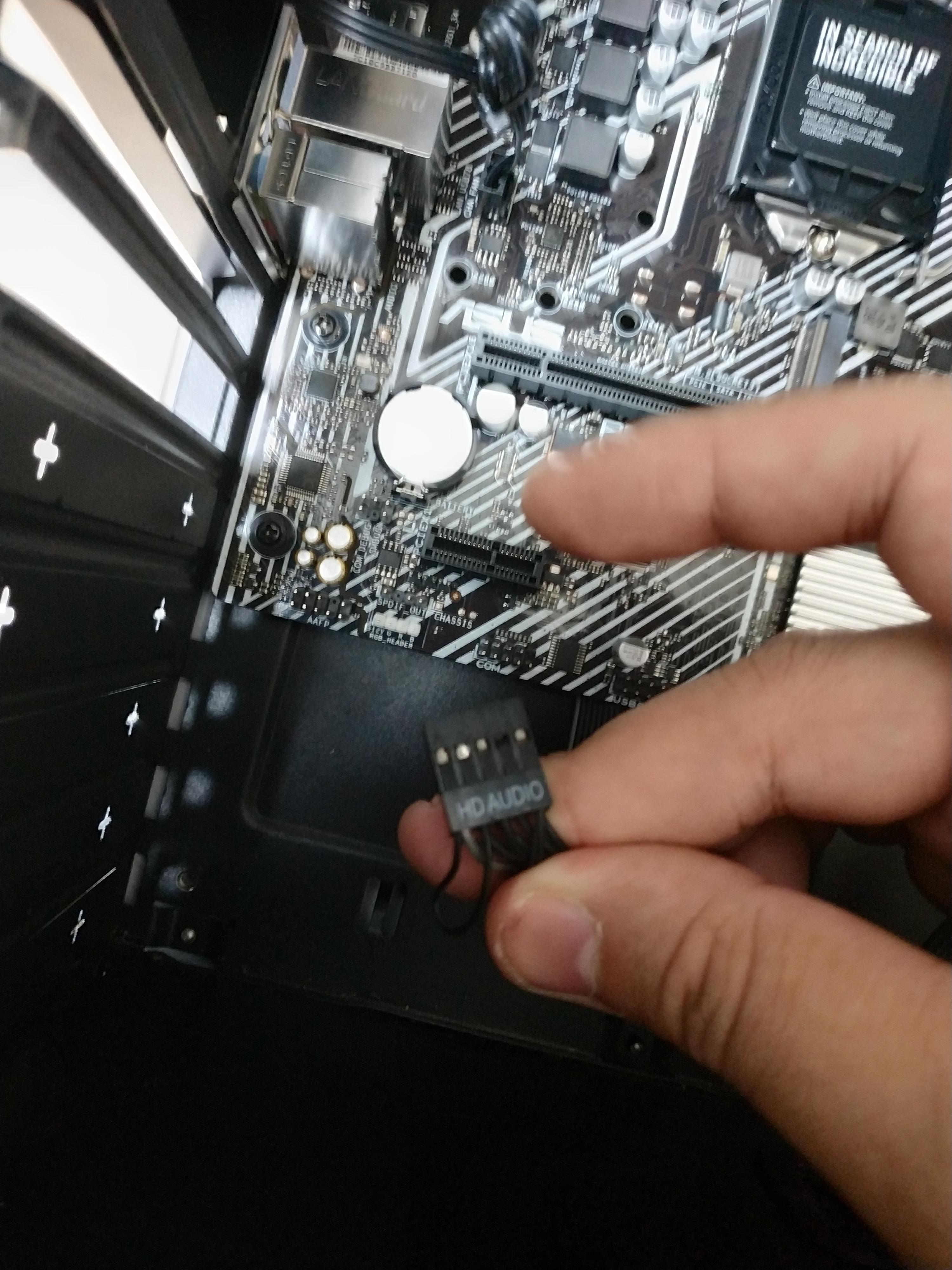

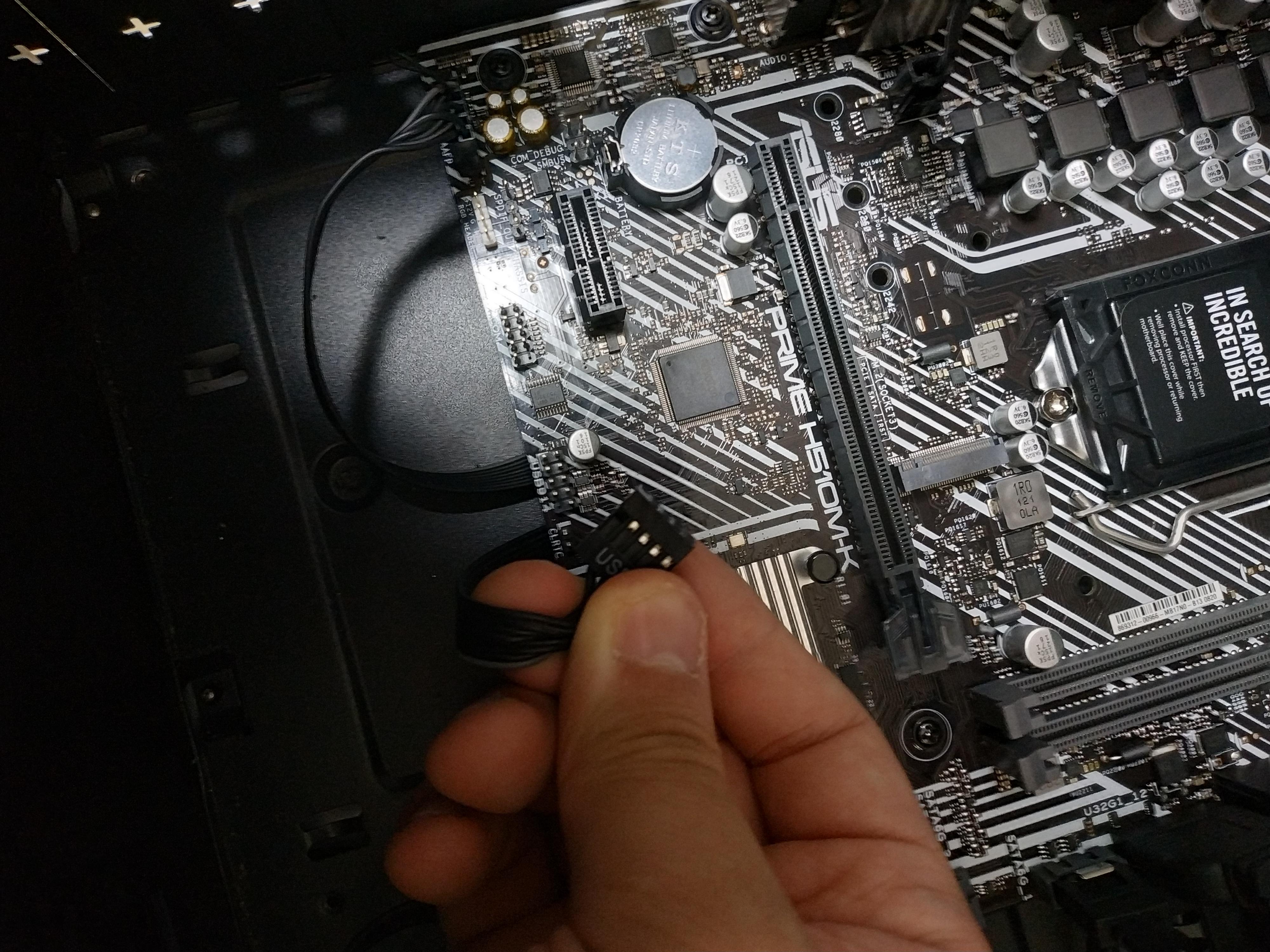

오디오 케이블 꽂고 USB 케이블 꽂아주고



이게 아마 USB 2.0을 담당하는 케이블이겠죠















메인보드 우측하단 1,2핀짜리 짜잘한 작은 케이블들을 작은 글씨들 보면서 껴줍니다



비프음 스피커 말고는 다 있네요



이거 은근히 빡세요 글씨도 작고 잘 보이지도 않고 케이블들도 엄청 작고



전 후레쉬 켜고 했어요 아래 동영상 참고했습니다!!진짜 설명 잘해줘요





https://youtu.be/BmZpjVhjI9M

컴퓨터 케이스 전면패널 케이블 연결방법















이제 메인보드는 끝이고 CPU,그래픽카드,비프음 스피커를 껴주면 되는데 램도 있었네요



비프음 스피커가 분명 안보여요 어제까지만해도 분명히 있었는데



어라 분명히 보였는데 내 메인보드 비프음 스피커는 분명히 있었는데



새로 산 메인보드 스피커 단자도 있었던 것 같은데 이런 어디다가 둔거지



찾아도 찾아도 안보이네요 일단 CPU부터 설치해줍니다 없는건 일단 스킵

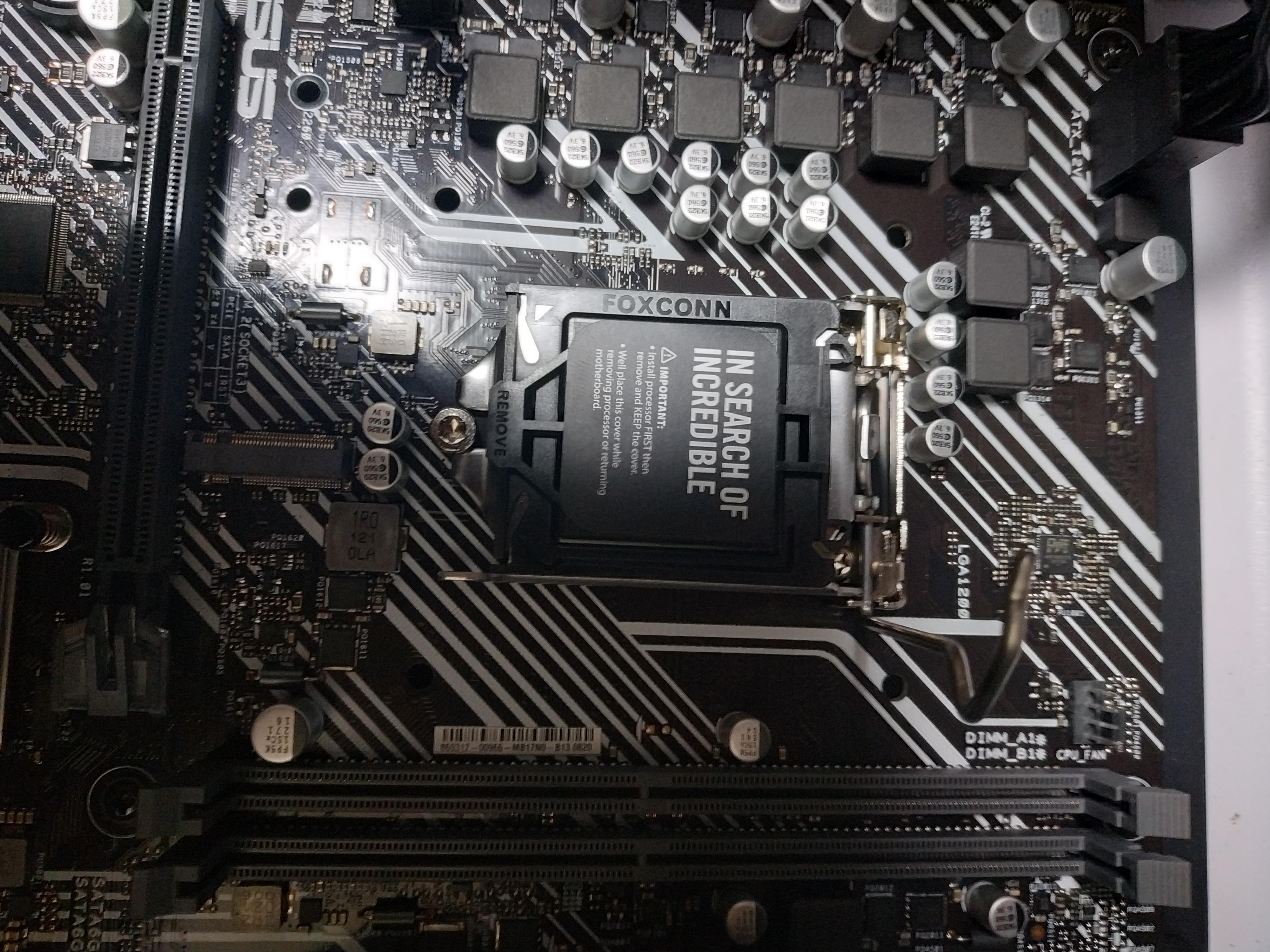

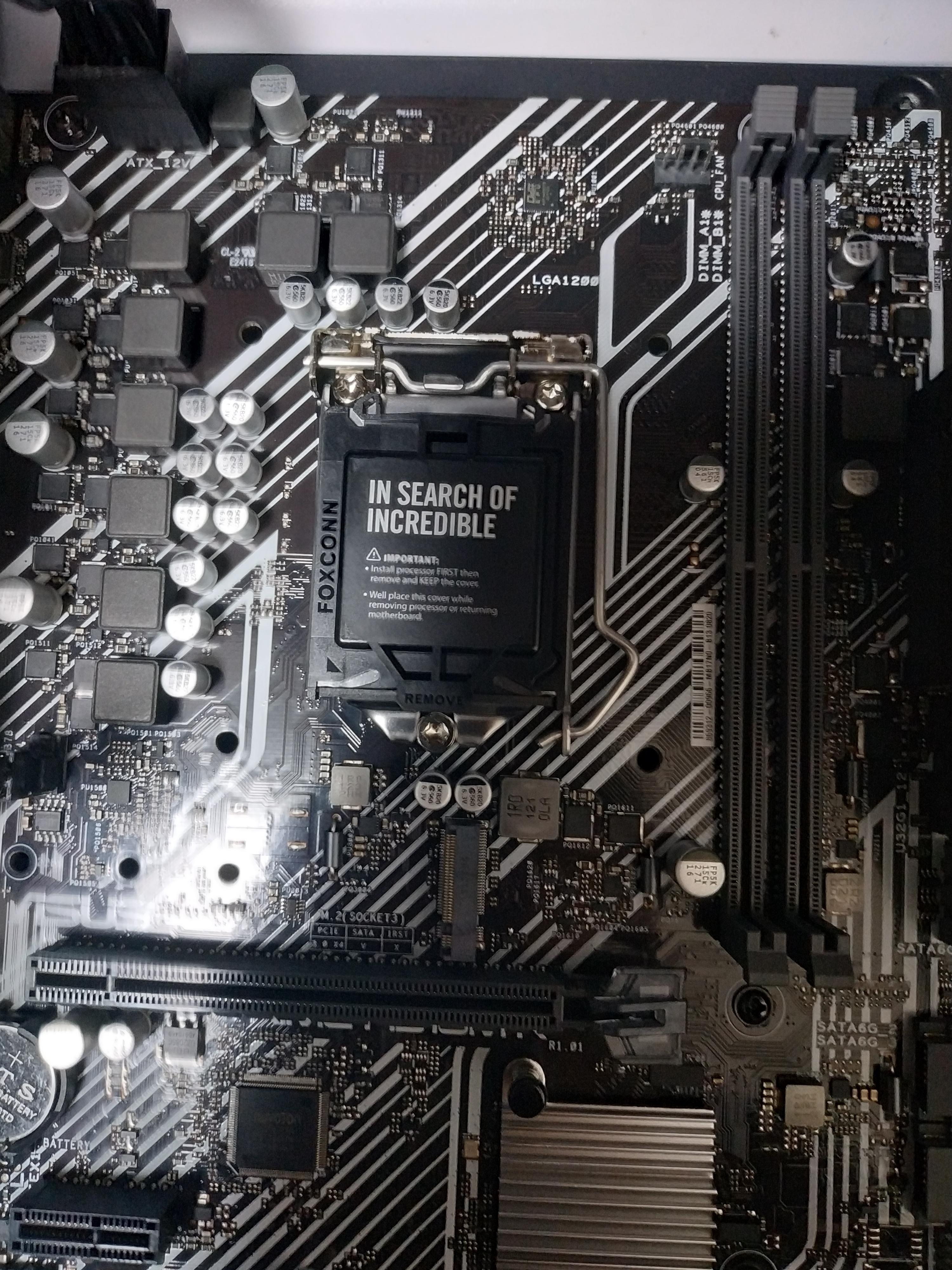

CPU와 쿨러를 준비합니다 저기가 인텔 CPU 들어갈 자리입니다

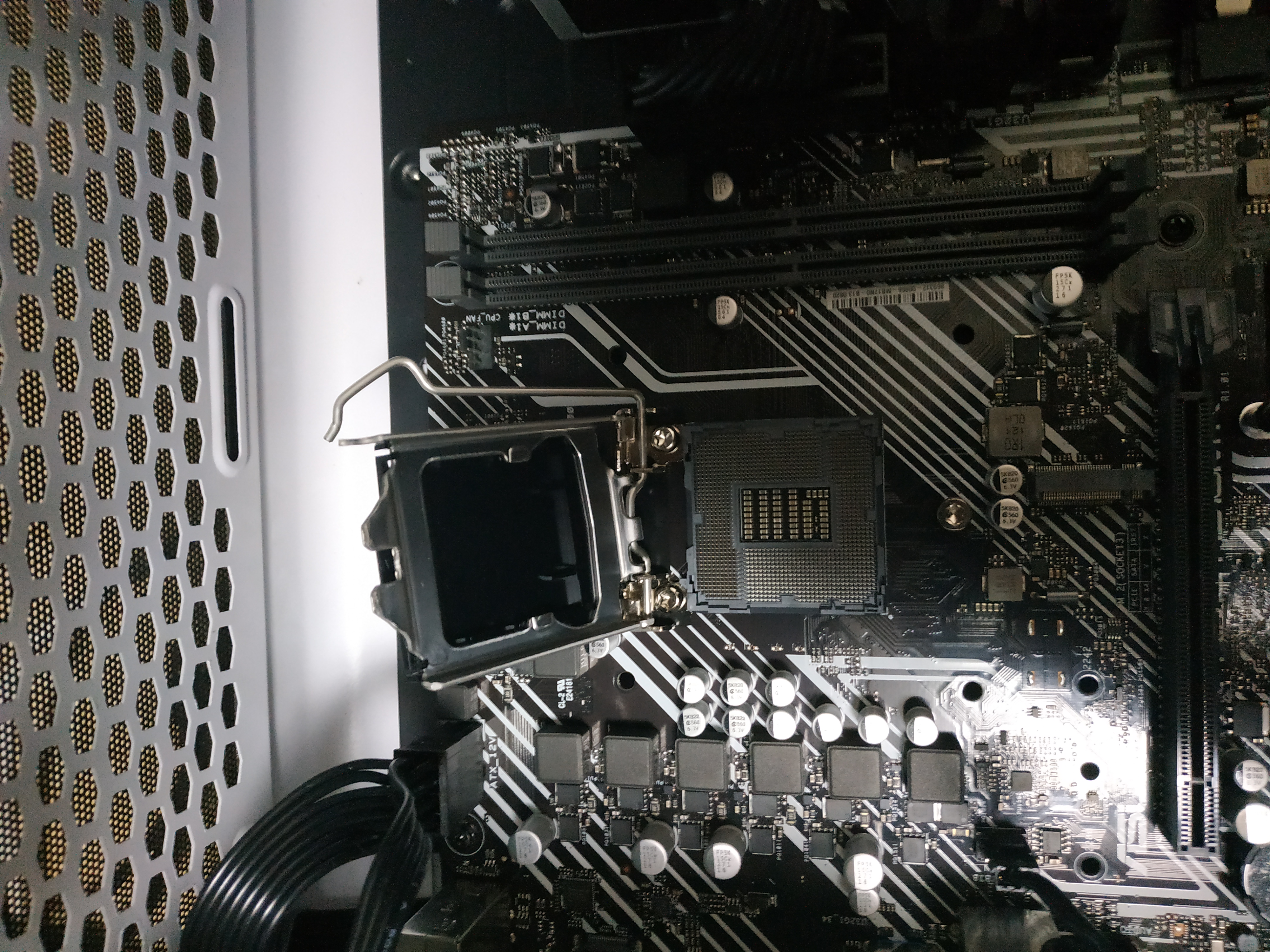

우측에 있는 길다란 걸쇠를 풀어주고 풀어주면 이렇게 들리면서 각종 핀들이 나옵니다

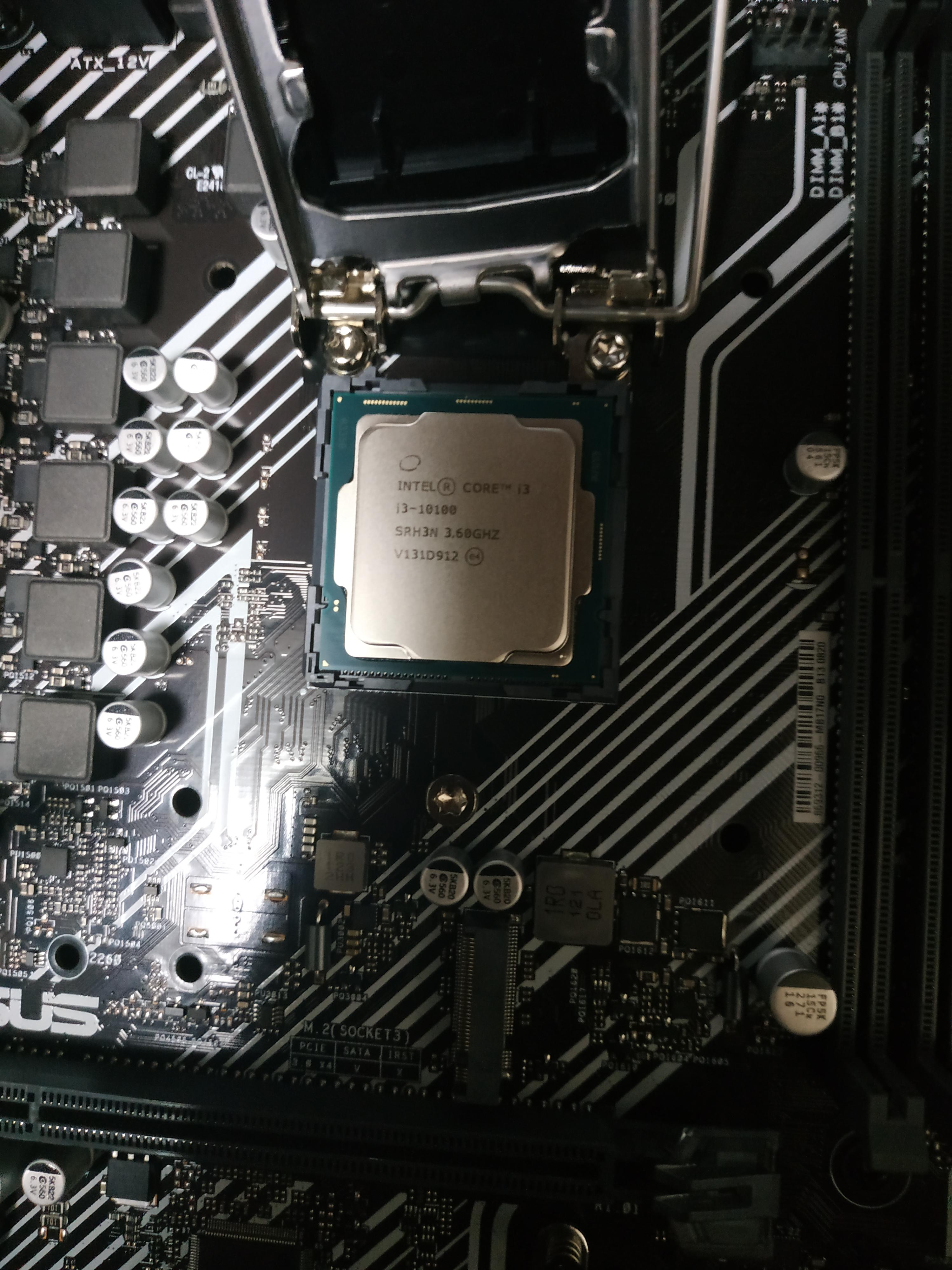

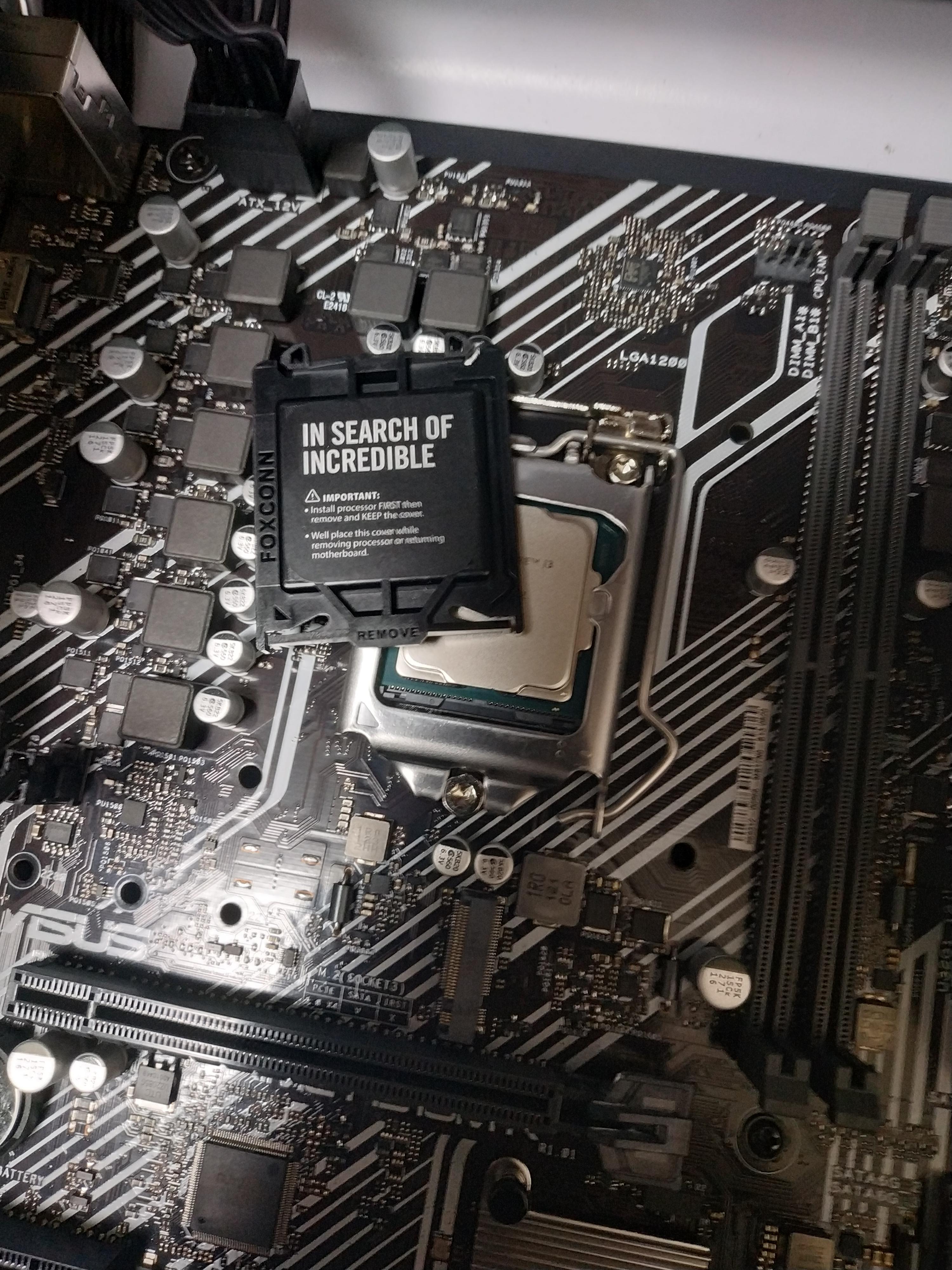

CPU를 정방향으로 홈에 맞춰서 정방향으로 살짝 얹어줍니다



세모 모양보고 방향 맞추면 된다는 분도 있는데 전 그냥 인텔 글씨 제대로 나오게 놨습니다



꾹 누르시면 안됩니다 핀 상해요



이 자그만한게 14만원이라니ㅠㅠㅠㅠ인텔의 엄청난 테크놀로지ㅠㅠ













그리고 이 상태로 아까 푼 걸쇠를 잠가서 소켓을 닫으면?



저 검은색 덮개 플라스틱이 빠지면서 CPU 자체는 설치 완료입니다



쿨러가 남았지만요



참고로 저 덮개 플라스틱은 또 쓸데가 있어서 따로 보관해야한다고 합니다











사진이 많은 관계로 2부에서 계속하겠습니다
